Bentley RedLine vs ProjectWise Navigator

Todos os utilizadores de Bentley Redline podem continuar a trabalhar com esta aplicação (disponível até à versão V8 XM). Contudo, com lançamento da versão V8i das várias aplicações Bentley, o Redline foi substituído por outra aplicação – ProjectWise Navigator – que para além das funcionalidades existentes em Redline, tem outras funcionalidades que foram entretanto implementadas, por exemplo abrir i-models gerados na ultima versão de MicroStation.
Para mais informação: http://www.bentley.com/en-US/Products/ProjectWise+Navigator/Product-Overview.htm

Ligação a Base de Dados Postgres

A utilização de Base de Dados Postgres, apesar de não ser certificada pela Bentley (Isto é, não se trata de um produto pelo qual a Bentley se responsabilize caso surjam problemas no decorrer da sua utilização) funciona com aplicações Bentley.
Existe apenas uma questão a ter em conta – se se utilizam maiúsculas ou minúsculas nos nomes das tabelas e colunas (case sensitivity).

“…A possible problem might be the case sensitivity of table and column names (similar as with SQL*Server). During the installation of SQL Server the case sensitivity of table and columns names can be set (default is yes). The use of these names should not be case sensitive, as can be defined during setup.
Something similar should be used during the installation of PostgreSQL…”

Drape de Imagem sobre uma Superfície

Em MicroStation V8i é possível executar o Drape de uma imagem sobre uma superfície sem recorrer a Bentley Descartes.

Workflow

1.Anexar o ficheiro raster.

2.Confirmar que o “Draping Toggle” se encontra seleccionado e o ficheiro raster não se encontra no modo “Read-Only”:


3. Verificar se o elemento “Mesh” ou o DTM sobre o qual se executará o drape da imagem se sobrepõe à imagem na vista Top (caso a imagem seja maior que a área da superfície, esta apresentar-se-á recortada pelo limite da superfície ao executar o Render).

4. Seleccionar o menu Settings > Rendering > Materials e carregar a palete de materiais “dcdrape.pal”:

5. Assignar o material dcdrape ao DTM ou vectores mesh sobre os quais o se executará o drape do ficheiro raster.

6. A mensagem na Status Bar indica que o passo seguinte será a identificação (selecção) de um elemento pertencente ao DTM ou Mesh.

Nota: Neste exemplo o material fica associado ao nível "Triangles" e cor 2.

7. Seleccionar o menu Tools > Visualization > Render.

Sugestão: Seleccionar a vista isométrica para uma melhor percepção da topografia do terreno.

MicroStation V8i SELECT Series 2

A versão de MicroStation V8i SELECT Series 2, encontra-se disponível para download desde o passado dia 16 de Julho 2010.

Pointools

O MicroStation V8i SELECT series 2, na sua versão de Release Candidate já se encontra disponível para download. Esta versão inclui entre outras novidades, a ferramenta Pointools, para importação e edição de nuvens de pontos resultantes de levantamentos de Laser Scan.

A ferramenta ainda não inclui todas as funcionalidades previstas. Mas como já foi esclarecido
anteriormente as diferentes funcionalidades serão introduzidas progressivamente nas próximas actualizações do Software.

Sessões de Formação Gratuita

No âmbito da Formação ao Vivo em Sala de Aula Virtual (Formação Online) estarão ao dispôr algumas sessões de formação gratuita, orientada para temas específicos.

Sessão de dia 23 de Junho de 2010:
Tema: Aumente a Produtividade com MicroStation V8i – Melhorias ao Interface de Utilizador.
Horário: 15:00 - 17:00.

Para se inscrever basta enviar um email para ines.estradas@bentley.com. Receberá em resposta todas as instruções necessárias para aceder à sala de aula virtual.

PT-TM06/ETRS89

O Sistema de Coordenadas ETRS89/TM06 estabelecido para ligar a rede Portuguesa à rede Europeia, foi incluído na Biblioteca de Sistemas de Coordenadas da versão de MicroStation V8i SELECT series 2. O seu lançamento oficial está previsto para o início do Verão. No entanto, a sua versão Beta encontra-se desde já disponível para download em http://appsnet.bentley.com/myselectcd/, para todos os subscritores de contracto de manutenção SELECT.

Formação Bentley à Distância

Se a sua empresa se preocupa em equilibrar o tempo e os custos associados à formação necessária para manter a sua equipa actualizada e competitiva, a nova modalidade de Formação à Distância (via Internet) pode ajudar.
Algumas das principais vantagens estão relacionadas com a eliminação do tempo e dinheiro dispendido em viagens e preço da própria formação.

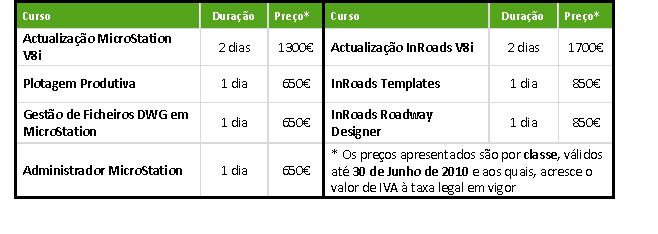

Cursos Bentley Institute – Os cursos de calendário oferecidos pela Bentley pretendem ir de encontro às necessidades de actualização nas novas versões do software e abordar de forma exaustiva alguns dos temas mais importantes.
Formação por Cliente – Economize tempo e aumente a sua produtividade através da formação da sua equipa de trabalho.

Se deseja aumentar rapidamente a produtividade de toda a sua equipa, os Cursos para Clientes Específicos são a melhor opção para receber formação:
• Organize a formação de acordo com o seu calendário
• Reduza os custos de viagem – Usufrua da formação no seu próprio local de trabalho ou outro que lhe seja conveniente
• Forme vários utilizadores em simultâneo – o tamanho da classe é determinado pelo cliente (o preço da formação é por classe).
• Personalize a sua formação para se ajustar ao seu fluxo de trabalho ou projecto
• Receba formação acreditada e respectivo certificado de formação
Contacte-nos:
ines.estradas@bentley.com; vera.gregorio@bentley.com;
tel: 219176619

Oferta Especial para Aquisição de Bentley Map V8i

Para mais informações, contacte vera.gregorio@bentley.com.

Encontro de Utilizadores Bentley - 17 a 20 Maio 2010

Para quem não terá oportunidade de estar presente no Encontro de Utilizadores Bentley - BE Together 2010 - serão disponibilizados no site Be Connected, os seminários e a maioria das sessões (que após o evento serão devidamente editadas para esse fim).
Alguns seminários serão disponibilizados de imediato e os restantes bem como as sessões gravadas poderão ser acedidos a partir do final do mês de Junho 2010.

Seminário Web

Registe-se no seminário WEB gratuito, sobre a redução de consumo e custos de energia em sistemas de abastecimento AQUI.

Data: 28 de Abril 2010
Hora: 15:00

Actualize os seus conhecimentos sobre optimização de operações de bombagem e como o poderá ajudar a minimizar a sua conta de energia e melhorar a efeciência em sistemas de distribuição urbanos.

Produtos apresentados: WaterGEMS e o seu Módulo Darwin Scheduler.

Para consultar outros seminários:
http://www.bentley.com/en-US/Corporate/Events/OnDemand/Haestad

Drape de Imagem sobre uma Superfície

Em MicroStation V8i é possível executar o Drape de uma imagem sobre uma superfície sem recorrer a Bentley Descartes.

1. Anexar o ficheiro raster.
2. Confirmar que o “Draping Toggle” se encontra seleccionado e o ficheiro raster não se encontra no modo “Read-Only”.

3. Verificar se o elemento “Mesh” ou o DTM sobre o qual se executará o drape da imagem se sobrepõe à imagem na vista Top (caso a imagem seja maior que a área da superfície, esta apresentar-se-á recortada pelo limite da superfície ao executar o Render).

4. Seleccionar o menu Settings > Rendering > Materials e carregar a palete de materiais “dcdrape.pal”.

5. Assignar o material dcdrape ao DTM ou vectores mesh sobre os quais o se executará o drape do ficheiro raster.

6. A mensagem na Status Bar indica que o passo seguinte será a identificação (selecção) de um elemento pertencente ao DTM ou Mesh.

7. Seleccionar o menu Tools > Visualization > Render.

Sugestão: Seleccionar a vista isométrica para uma melhor percepção da topografia do terreno.

InRoads Group V8i SELECT series 1

A última actualização de InRoads - InRoads Group V8i SELECT series 1 (ir081107227en.exe) - encontra-se já disponível para download no site da Bentley.
Nesta versão foi integrada a aplicação Bentley Map nos seguintes módulos:
InRoads Suite, Bentley Rail Track Suite, InRoads e Bentley Rail Track.

Ficheiros SHP

A última actualização de MicroStation V8i SS1 permite abrir ficheiros SHP e guardar esta informação em formato DGN, mantendo os atributos dos diferentes elementos.

Existem duas formas de o fazer:

1. File > Open (Files of type: Shapefiles (*.shp))

O ficheiro *.shp abre em modo read-only.

2. File > References: Attach (Files of type: Shapefiles (*.shp)).

A informação fica anexada em referência mas se for executado um "Merge into Master" esta informação pode ser gravada em formato DGN e os atributos são editáveis na caixa "Element Information".

ESIG 2010

A Bentley irá estar presente em mais um evento.
Visite o nosso Stand.

Evento: ESIG2010
Local: Centro de Congressos do Lagoas Park Hotel,
Rua Encosta das Lagoas, Lagoas Park
2740-245 Porto Salvo-Oeiras
Data: 10 a 12 Fevereiro 2010

Element Selection

Alguns utilizadores das últimas versões de MicroStation têm reportado uma situação comum a todos eles: independentemente da ferramenta seleccionada, a caixa de diálogo de Element Selection persiste em se "impor" no desktop.

Para ultrapassar esta situação deve-se seleccionar a opção "None" no campo relativo a "Default Tool" na categoria "Look and Feel" na caixa das Preferências (Menu Workspace > Preferences).

Apresentação de Novas Ferramentas de Geometria

O eSeminar Bentley em que serão apresentadas as novas ferramentas para Geometria, incluídas nos produtos para Engenharia terá lugar no seguinte horário:

Data: Terça-feira, 12 de Janeiro de 2010
Hora:11:00am EST (GMT -5) Portugal: 16:00
Inscrição GRATUITA aqui

Para esclarecimentos adicionais por favor contactar ines.estradas@bentley.com ou http://www.bentley.com/en-US/Corporate/Events/Live+eSeminars/Civil/Civil+Live+eSeminars.htm.
